產品描述

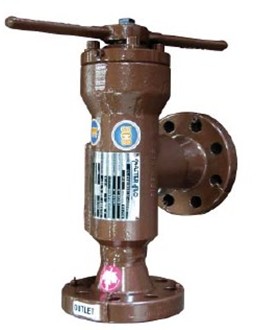

該節流閥使用螺栓閥帽調節閥體內流量。標準連接尺寸從2”到3”。
一、基本參數
|
閥門型號l |
P2E 10k BB |
|
|
閥體類型 |
直角 |
|
|
閥體尺寸 |
2英寸（標稱值） |
|
|
閥體額定值 |
10 000 PSIG(Maximum) |
|
|
入口聯接 |
見“標準端口連接” |
|
|
出口聯接 |
見“標準端口連接” |
|
|
閥帽類型 |
帶螺栓 |
|
|
閥體/閥帽材料 |
見“材料選擇” |
|
|
螺桿材料 |
見“材料選擇” |
|
|
密封材料 |
見“材料選擇” |
|
|
內件式樣 |
裝入式閥罩，帶外套 |
|
|
平衡/非平衡 |
非平衡 |
|
|
流體特性 |
等比 |
|
|
內件材料 |
見“內件選擇” |
|
|
Cv設計值 |
見“內件選擇” |
|
|
泄漏等級 |
V類（標準） |
二、內件參數
|
標準內件罩&外套 |
多級內件 |
高壓多級內件 |
|
|
2列4孔 |
|||
|
材料 |
UNS S17400, |
硬合金 |
硬合金 |
|
硬合金，5CB 碳化鎢合金 |
|||
|
應用 |
液體，氣體，多相使用， |
液體，氣體，多相使用 |
液體，氣體，多相使用 |
|
清潔或研磨* |
|||
|
Cv |
27 |
7 |
6 |
|
圈數 |
11 |
8 |
8 |
|
行程 |
1.35" |
1.00” |
1.00" |
*對于需要耐磨損閥門的工況，建議使用碳化鎢合金材料。
三、外形尺寸和重量對照表
|
連接規范 |
標準尺寸和估計重量 |
|||||||||||
|
2”標稱值（2－1/16" API) |
2-1/2”標稱值（2－9/16" API) |
2”標稱值（3－1/8",3－1/16"API) |
||||||||||
|
連接類型 |
'I' or 'O' |
重量 |
'I' or 'O' |
重量 |
'I' or 'O' |
重量 |
||||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
ANSI 150 RF |
7 |
178 |
127 |
58 |
7.25 |
184 |
136 |
62 |
7.25 |
184 |
103 |
47 |
|
ANSI 300 RF |
7.25 |
184 |
131 |
59 |
7.5 |
191 |
141 |
64 |
7.62 |
194 |
114 |
52 |
|
ANSI 600 RF |
7.62 |
194 |
135 |
61 |
7.88 |
200 |
145 |
66 |
8 |
203 |
116 |
53 |
|
ANSI 600 RTJ |
7.69 |
195 |
135 |
61 |
7.94 |
202 |
145 |
66 |
8.06 |
205 |
116 |
53 |
|
ANSI 900 RF |
8.75 |
222 |
163 |
74 |
8.88 |
225 |
184 |
84 |
8.75 |
222 |
138 |
63 |
|
ANSI 900 RTJ |
8.81 |
224 |
163 |
74 |
8.94 |
227 |
184 |
84 |
8.81 |
224 |
138 |
63 |
|
ANSI 1500 RTJ |
8.81 |
224 |
163 |
74 |
8.94 |
227 |
184 |
84 |
9.44 |
240 |
176 |
80 |
|
ANSI 2500 RTJ |
9.81 |
249 |
199 |
90 |
10.5 |
267 |
226 |
103 |
11.5 |
292 |
268 |
122 |
|
2 000 API 6B |
7.69 |
195 |
135 |
20 |
7.94 |
202 |
145 |
66 |
8.06 |
205 |
116 |
53 |
|
3 000 API 6B |
8.81 |
224 |
163 |
74 |
8.94 |
227 |
184 |
84 |
8.81 |
224 |
138 |
63 |
|
5 000 API 6B |
8.81 |
224 |
163 |
74 |
8.94 |
227 |
184 |
84 |
9.44 |
240 |
177 |
80 |
|
10 000 API 6BX |
8.81 |
224 |
159 |
72 |
9.38 |
238 |
183 |
83 |
10.75 |
273 |
230 |
104 |
四、API認證
|
溫度級別 |
認證級別 |
API-6A 材料分類標識 |
||||||
|
AA |
BB |
CC |
DD |
EE |
FF |
HH |
||
|
PU -20F 到 250F |
STD / PSL-1 |
BB |
BB |
FF |
EE |
EE |
FF |
HH |
|
PSL-2 |
EE |
EE |
FF |
EE |
EE |
FF |
HH |
|
|
PSL-3 |
EE |
EE |
FF |
EE |
EE |
FF |
HH |
|
|
LU -50F 到250F |
STD / PSL-1 |
EE |
EE |
FF |
EE |
EE |
FF |
HH |
|
PSL-2 |
EE |
EE |
FF |
EE |
EE |
FF |
HH |
|
|
PSL-3 |
EE |
EE |
FF |
EE |
EE |
FF |
HH |
|
五、其他材料
|
標準 |
可選 |
|
|
校準頭 |
鋁 |
不銹鋼 |
|
出口套 |
- |
碳化鎢合金 |
|
閥體泄放端 |
- |
API Autoclave |
某些地方受到限制
六、執行機構
|
手動操作（螺桿鎖可選） |
- |
|
旋轉步進（氣動） |
- |
|
旋轉步進（液壓） |
- |
根據需要可以提供其他執行機構
